- 產品名稱：
暗桿式彈性座封閘閥RVHX/Z45X
產品詳情
一：產品介紹
暗桿式彈性座封閘閥長期以來市場上使用的一般閘閥，普通存在漏水，易生銹現象，本公司引進國外先進技術所生產的軟密封閘閥，克服了一般閘閥密封不良，彈性疲乏、易生銹等缺陷。軟密封閘閥利用彈性閘閥板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點?？蓮V泛用開自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。

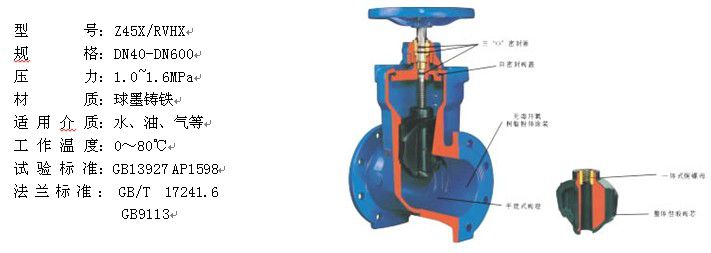

二：產品結構圖
?三：主要材質對照表：
名???????????? 稱 | 材???? 質 |
閥???????????? 體 | 球墨鑄鐵 |
閘? ???????????板 | 球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠 |
內 ?六 角 ?螺 ?栓 | 碳 化 處 理 |
密???? ?封??? ?圈 | 丁 腈 橡 膠 |
閥??????????? ?蓋 | 灰 鑄 鐵、球 墨 鑄 鐵 |
閥 ????????????桿 | 鐵鍍鉻、不銹鋼 |
“O” 形 密 封 圈 | 丁 腈 橡 膠 |
止 ??推? ?軸 ??承 | 錫 青 銅 |
螺 ????????????栓 | 鍍鉻 |
壓?????????? ?蓋 | 球 墨 鑄 鐵 |
防 ????塵 ????罩 | 丁 腈 橡 膠 |
手 輪 （傳 動 帽） | 鑄 鐵 |
四：主要外形連接尺寸：
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
H | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
H1 | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | ? |
?
聲明：本文中所有暗桿式彈性座封閘閥RVHX/Z45X文字、數據、圖片均只適用于參考，暗桿式彈性座封閘閥RVHX/Z45X產品的具體型號、原理、參數、結構、尺寸、等詳情請與我們聯系。

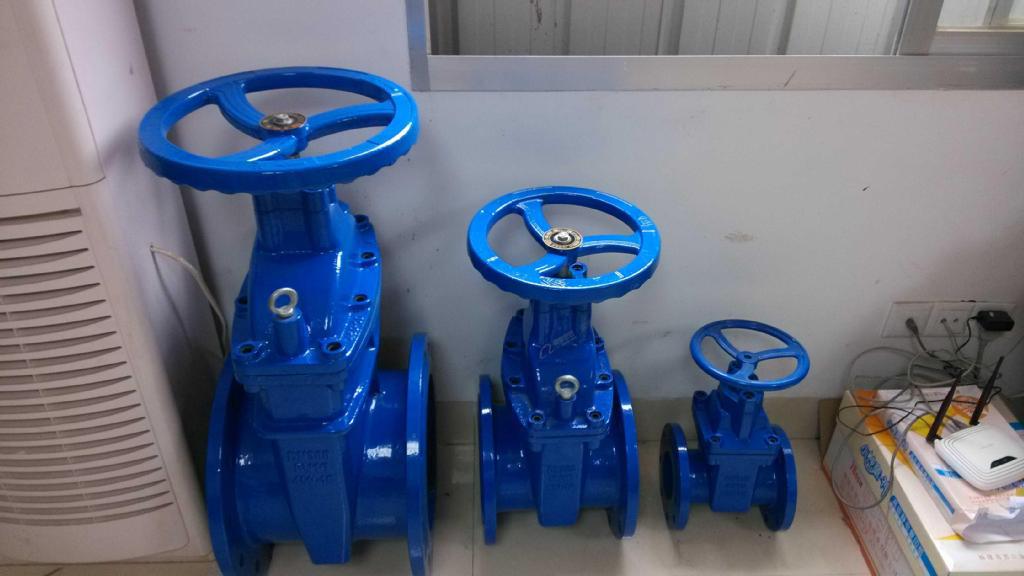

產品展示
